凡购买FL2440开发板,均送DVD版学习教程一套!

 迎 暑 期 特 大 特 惠!!!

FL2440推出三重好礼:

1. 核心板加增一片4M nor flash;

2. 开发板套餐加增2440开发板配套教程一本;

3. 3.5寸原套餐价格598元,新价格578元!

另有:

FL2440+4.3寸套餐   680元

FL2440+5.6寸套餐      900元

FL2440+7寸套餐      980元



无与伦比的 FL2440开发板!

  FL2440型开发板是‘飞凌嵌入式’近期献给嵌入式爱好者的又一力作!作为一款高性价比ARM9开发板,它具有非凡的设计理念、独到的服务以及大众的价格!
  让用户‘从零开始学习嵌入式’是我们准备这一套件的理念之一!为了让单片机基础薄弱的用户能顺利过渡到ARM9,购买该2440开发板的用户另加36元(低于成本价格)即可获赠一块
OK51单片机学习板,并附赠配套视频教程。
  “简单,易学”是我们准备这一套件的另一目标!为此我们独家推出了针对性极强的系列视频教程,凭借多年的培训经验,帮助初学者尽快登堂入室!
部分教程可点击这里在线观看。
  希望我们的精心准备和不懈努力能给广大使用者带来实实在在的收获!





备注:独有的4USB设计为电脑没有串口和并口的用户解决了在线调试的后顾之忧。开发板可以同时使用USB键盘、鼠标、USB转串口线和JLINK(USB)仿真器。避免了1个USB接口频繁插拔的情况

产品特点

  • 丰富的硬件接口
  • 除具有一般开发板基本资源外,并有128M nandflash(大页面flash,)、四USB主口、红外接口、温度传感器接口(附配套程序,用户可自己DIY)等,特有系统资源为你带来更大的学习空间。
  • 支持多种操作系统
  • LINUX操作系统:提供linux-2.6.12和2.6.28两个版本的内核
  • WINCE操作系统:提供wince5.0 wince6.0两套bsp
  • UCOS-Ⅱ操作系统:提供ADS下编译源码
  • 大量的实验例程
  • 提供包括ADS、Linux、WinCE、uCos-II下的大量实验例程并提供源代码
  • 完善的售后支持
  • 方式包括有QQ、论坛(www.witech.com.cn/bbs)、400电话(400-699-6866免长途费用),您学习过程中遇到的任何问题都可来电咨询,我们有专门的工程师为您解答。
  • 嵌入式视频教程
  • 针对初学者的嵌入式学习教程,讲师具有多年研发及培训经验,您只要按照教程一步一步做即可入门嵌入式。

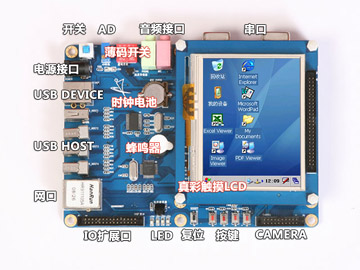

产品图片


硬件资源

  • 核心板—6层PCB设计,性能稳定,经过强电磁环境考验
    • S3C2440A处理器,主频400MHz,可倍频至533MHz
    • 64M字节SDRAM,可扩展到128M
    • 128M字节NAND Flash
    • 12MHz系统外部时钟源;32.768KHz的RTC时钟源
    • 支持3.3V或5V电压供电
  • 主板—2层板设计,性能稳定,经过强电磁环境考验
    • 一个五线异步串口,一个三线串口,一个三线扩展引出
    • 一个100M网口,采用DM9000AE,带联接和传输指示灯
    • 四个USB HOST接口;一个USB Device接口
    • 一路立体声音频输出接口可接耳机;另一路音频输入可接麦克风
    • 一个SD卡接口
    • LCD和触摸屏接口支持3.5寸、4.3寸、5.6寸、5.7寸、7寸、8寸等TFT液晶屏
    • CMOS摄像头接口,现提供有(选配)130万、300万像素摄像头,用户也可自行扩展
    • 内部实时时钟,带有后被锂电池接口
    • 一个复位按键,采用专用芯片进行复位,稳定可靠
    • JTAG调试接口配有一块下载调试板,可进行下载、程序仿真调试
    • 一个温度传感器接口(提供测试程序,用户可DIY)
    • 一个红外接收头接口
    • 一片IIC接口的eeprom
    • 一个4位薄码开关
    • 四个用户按键
    • 四个LED
    • 一个PWM控制蜂鸣器
  • 备注:独有的硬件选择启动系统方案:开发板为Linux和Wince双系统,可直接通过拨码开关进行硬件选择启动的操作系统。这样操作更加方便,也可使初学者朋友深入掌握硬件切换操作系统的方法。

软件资源




实验目录

开发板准备实验

  • 1.1 实验一 硬件连接
  • 1.2 实验二 USB驱动安装
  • 1.3 实验三 并口驱动安装
  • 1.4 实验四 超级终端配置
  • 1.5 实验五 DNW配置
  • 1.6 实验六 ADS1.2开发软件的使用
  • 1.7 实验七 烧写bootloader的方法
  • 1.8 实验八 如何更新Myapp分区
  • 1.9 实验九 烧写LINUX内核及文件系统
  • 1.10 实验三 烧写WINCE映像

ADS编程实验

  • 1.1 实验一 汇编语言编程(1)
  • 1.2 实验二 汇编语言编程(2)
  • 1.3 实验三 LED跑马灯
  • 1.4 实验四 蜂鸣器实验
  • 1.5 实验五 按键与蜂鸣器
  • 1.6 实验六 ADC实验
  • 1.7 实验七 串行口实验
  • 1.8 实验八 NAND FLASH应用实验
  • 1.9 实验九 看门狗试验(1)
  • 1.10 实验十 看门狗试验(2)
  • 1.11 实验十一 LCD屏实验
  • 1.12 实验十二 触摸屏控制实验
  • 1.13 实验十三 IIC写读实验
  • 1.14 实验十四 中断实验
  • 1.15 实验十五 红外模块实验(选配实验)
  • 1.16 实验十六 温度采集实验(选配实验)

嵌入式Linux系统基础实验

  • 1.1 实验一 安装redhat linux 9.0
  • 1.2 实验二 在redhat中添加新用户
  • 1.3 实验三 minicom配置
  • 1.4 实验四 建立交叉编译环境
  • 1.5 实验五 内核编译
  • 1.6 实验六 制作文件系统(yaffs2)
  • 1.7 实验七 烧写LINUX内核及文件系统
  • 1.8 实验八 NFS配置及使用
  • 1.9 实验九 串口与PC机的文件传送
  • 1.10 实验十 shell编程实验
  • 1.11 实验十一 Hello World实验
  • 1.12 实验十二 多进程编程实验
  • 1.13 实验十三 多线程编程实验
  • 1.14 实验十四 进程通信实验
  • 1.15 实验十五 网络编程实验—服务器/客户机
  • 1.16 实验十六 Makefile编程实验
  • 1.17 实验十七 内核的Makefile和kconfig实验
  • 1.18 实验十八 字符驱动编程实验
  • 1.19 实验十九 Linux中的AD转换实验
  • 1.20 实验二十 实时时钟显示实验
  • 1.21 实验二十一 音频测试实验
  • 1.22 实验二十二 WEB服务器移植
  • 1.23 实验二十三 vsftp移植实验
  • 1.24 实验二十四 Dhcp服务器移植
  • 1.25 实验二十五 USB摄像头的移植实验

嵌入式WINCE系统基础实验

  • 1.1 实验一 建立WINCE开发环境
  • 1.1.1 安装Windows CE.NET开发环境
  • 1.1.2 安装基于FL2440的BSP包
  • 1.1.3 更新开发环境(PB5)
  • 1.2 实验二 内核制定--编译WINCE平台
  • 1.2.1 如何修改显示分辨率
  • 1.2.2 串口设置
  • 1.2.3 编译生成Windows CE映象文件
  • 1.3 实验三 烧写WINCE映像
  • 1.4 实验四 在 WINCE 和桌面系统之间建立连接
  • 1.4.1 安装驱动
  • 1.4.2 使用微软 ActiveSync 同步传输工具进行通讯连接
  • 1.5 实验五 建立应用程序开发环境
  • 1.5.1 导出SDK
  • 1.5.2 安装eMbedded Visual C++ 4.0
  • 1.5.3 安装SP4
  • 1.5.4 安装SDK
  • 2.1 实验一 Hello World实验
  • 2.2 实验二 IO控制实验

使用手册目录

 一 FL2440开发板硬件介绍

1.1 S3C2440A芯片简介
1.2 开发套件包含的内容
1.3 用户光盘内容说明
1.4 FL2440开发板外观
1.5 FL2440开发板硬件资源
1.6 硬件资源分配
1.6.1 地址空间分配以及片选信号定义
1.6.2 开发板接口说明
1.6.3 按键说明
1.6.4 LED指示灯说明
1.7 FL2440开发板主要硬件说明
1.7.1 系统存储器
1.7.2 JTAG及复位逻辑
1.7.3 LCD/触摸屏接口引脚定义
1.7.4 GPIO扩展口引脚定义
1.7.5 SD卡接口
1.7.6 IIS音频输入输出接口
1.7.7 摄像头接口:
1.7.8 串口电路
1.7.9 USB接口
1.7.10 功能按键及用户LED指示灯
1.7.11 AD转换电路
1.7.12 红外接收电路(选配)
1.7.13 温度传感器(选配)
1.7.14 IIC电路(24c02)
1.8 FL2440支持的操作系统及其驱动
1.8.1 Linux操作系统
1.8.2 WINCE操作系统

二 OK244开发板基本使用

2.1 FL2440外部硬件连接
2.2 调试终端使用
2.2.1 DWN软件的使用
2.2.2 超级终端的使用
2.3 bootloader使用全攻略
2.3.1 bootloader简介
2.3.2 功能菜单说明
2.3.3 选择菜单说明
2.3.4 启动启动无操作系统应用程序
2.3.5 擦除分区的使用
2.3.6 参数设置说明

三 预装Linux使用说明

3.1 如何启动linux
3.2 设置linux上电自启动
3.3 Linux的参数设置
3.4 鼠标与触摸屏的支持
3.5 通过串口与PC传送文件
3.5.1 向PC机传送文件
3.5.2 接收PC机传过来的文件
3.6 挂接NFS网络文件系统
3.7 挂接SD卡
3.8 挂接U盘
3.9 CMOS摄像头(OV9650)的使用
3.10 USB摄像头的使用
3.11 设置并保存系统时钟
3.12 测试音频 录音与播放
3.13 测试网络连接
3.13.1 查看网络设置
3.13.2 重新设置IP
3.13.3 重新设置MAC地址
3.13.4 使用PING命令
3.13.5 如何DHCP动态获取IP和DNS
3.14 WebServer功能
3.14.1 启动WebServer
3.14.2 浏览Web服务器上的网页
3.15 使用telnet远程登录开发板
3.16 使用ftp传递文件
3.17 如何开机自动运行程序
3.18 如何中止程序运行

四 预装Wince使用说明

4.1 如何启动 WINCE
4.2 如何使用SD卡
4.3 使用TCPMP播放音乐和视频
4.4 如何浏览网页
4.5 触摸屏校正
4.6 在 WINCE 和桌面系统之间建立连接
4.6.1 安装驱动
4.6.2 使用微软 ActiveSync 同步传输工具进行通讯连接
4.7 如何为wince屏幕抓图
4.8 查看修改wince注册表
4.9 手写输入法的使用
4.10 应用程序的运行

销售清单

  1. 一块已测试好的 FL2440V4 开发板(包括核心板与底板)
  2. FL2440V4 用户光盘
  3. 一条串口线(一头针一头孔)
  4. 一条网线(交叉网线)
  5. USB 线一条
  6. 一个5V 直流电源
  7. 一个仿真下载多功能板
  8. 一个包装盒
  9. 3.5" TFT LCD 一块 ,带触摸屏,带触摸笔

质保卡图示:



选配模块
3.5寸屏 4.3寸屏 5.6寸屏 7寸屏
8寸屏 JLINK 无线WIFI 蓝牙模块
GPRS GPS 130万像素摄像头 300万像素摄像头
